Kolečka, kolečka, kolečka…

Asi jako každý modelář se občas dostávám do situace, kdy potřebuji vyříznout nějaké přesné kolečko a to buď jako plastový díl při tvorbě detailů, nebo jako masku k vymaskování např. kulatého okénka, či disku kola. Dlouho jsem hledal a zkoušel různé nástroje a časem došel k následující kombinaci.

Pozn.: nejedná se o žádné novinky, vše bylo již někde prezentováno. Článek slouží spíše jako souhrn.

Revolverové kleště

V ceně od několika stokorun se dají koupit v hobby marketech. Jsou určeny například pro děrování kožených pásků.

Výsečníků je u tohoto typu 6ks v rozměrech od 2 do 4,5 mm (odstupňováno po 0,5 mm). Práce je jednoduchá – mezi ramena se vloží destička a kolečko se vysekne. Následně je ale potřeba kolečko „vydolovat“ z výsečníku, což je u silnějších materiálů složitější. Pro vyndávání je lepší použít nástroj z měkčího materiálu, aby při nechtěném sklouznutí nedošlo k poškození ostří výsečníku. Snadno se vyrábějí i kulaté masky, jen je potřeba pásku nejdříve přilepit na destičku – výsečníky totiž nedoléhají přesně na protilehlou destičku.

Výhody:

  • celkem příznivá cena (vzhledem k počtu výsečníků)
  • snadná dostupnost na trhu
  • snadná práce
  • možnost vytvářet kolečka i ze silnějšího materiálu

Nevýhody:

  • výrobcem dané rozměry výsečníků s odstupňováním po 0,5 mm (u mého typu)
  • složitější „dolování“ vyseknutého kolečka z výsečníku
  • nemožnost vyseknout kolečko z tenkého materiálu (nedokonalé dolehnutí)

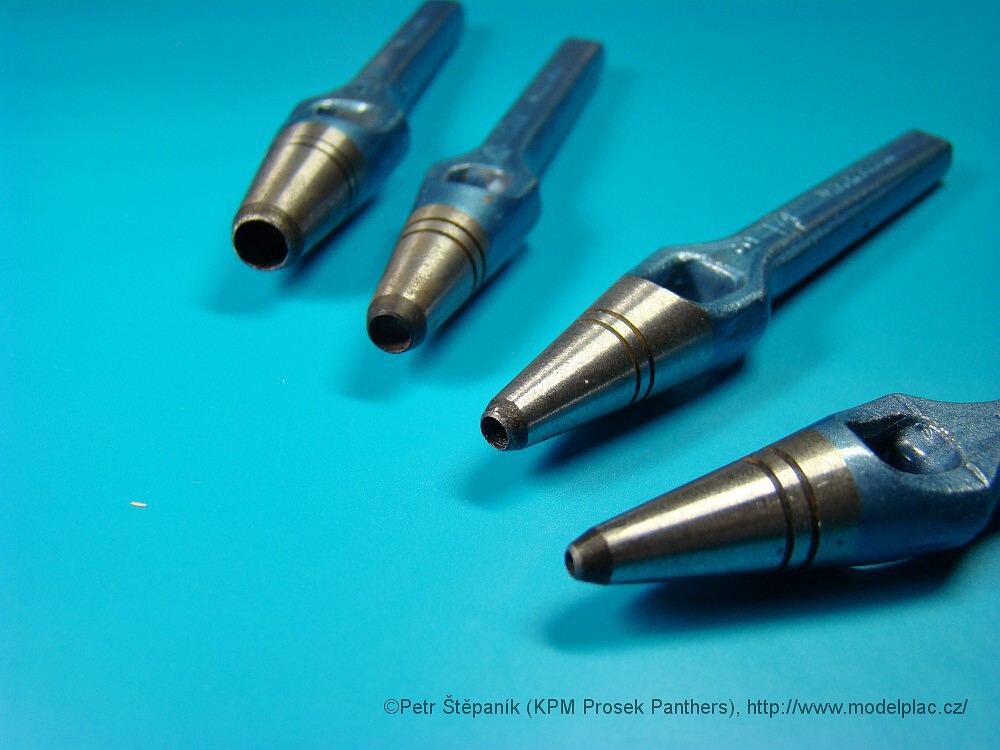

Kulaté výsečníky

Dají se koupit také v hobby marketech a to buď kusově, nebo v celých sadách.

Kusově se jedná o celkem nákladnou věc (kus 100 – 200 Kč), ale záleží asi na výrobci. Platí ale, že za kvalitu se platí. Sady vyjdou samozřejmě levněji. Sada na fotografii stojí 3 - 4 stokoruny.

Výhody:

  • většinou se jedná o kvalitní výrobky, které při šetrném zacházení dlouho vydrží
  • možnost vytvářet kolečka i ze silnějšího materiálu


Nevýhody:

  • celkem vysoká cena (kusově)
  • výrobcem daný rozměr

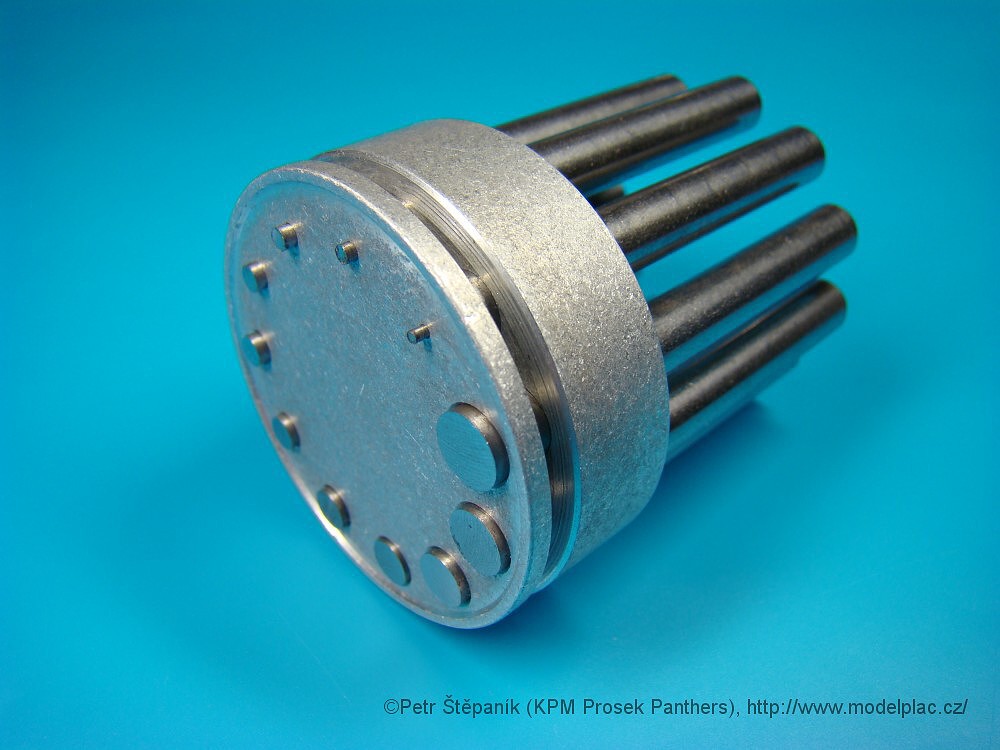

Sady vyrážeček pro modeláře

Sady vyrážeček jsou vyráběny cíleně pro modeláře a jejich potřeby. Použitý materiál je většinou ocel, hliník a plexi. Známými výrobci jsou u nás JMC Hobby a 3Detail.

Výhody

  • kvalitní zpracování
  • nástroje jsou vyráběny cíleně pro modeláře

Nevýhody

  • relativně vysoká cena (ale vzhledem k malosériové výrobě je pochopitelná)
  • i zde může být nevýhodou odstupňování (po 0,5 mm)

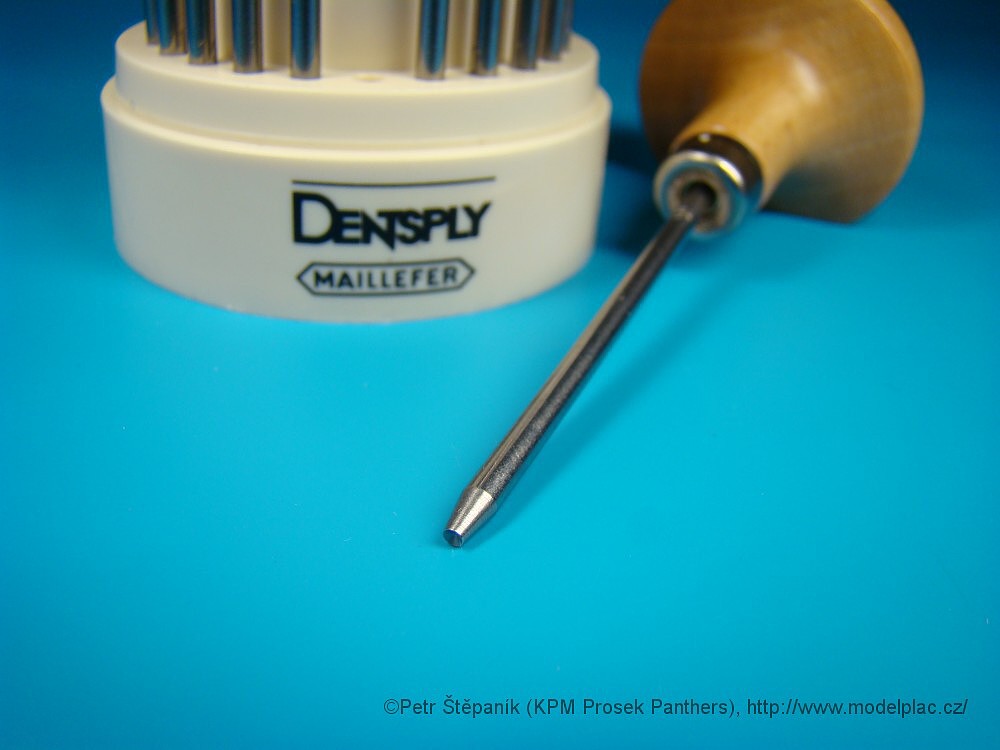

Kornajsny

Nářadí určené primárně pro zlatníky, ale nebyli bychom to my modeláři, abychom pro něj nenašli použití :)

Kornajsna sice není přímo určena na vyrážení koleček (vhodná je k znázornění rychlošroubů, nebo nýtů), ale z tenké destičky lze vyseknout např. hlavu půlkulatého nýtu (výsledný tvar je kruhová úseč).

Výhody

  • velmi kvalitní zpracování
  • jemné odstupňování (podle velikosti sady)
  • dlouhá životnost

Nevýhody

  • cena
  • nemožnost vyseknout kolečko ze silnějšího materiálu

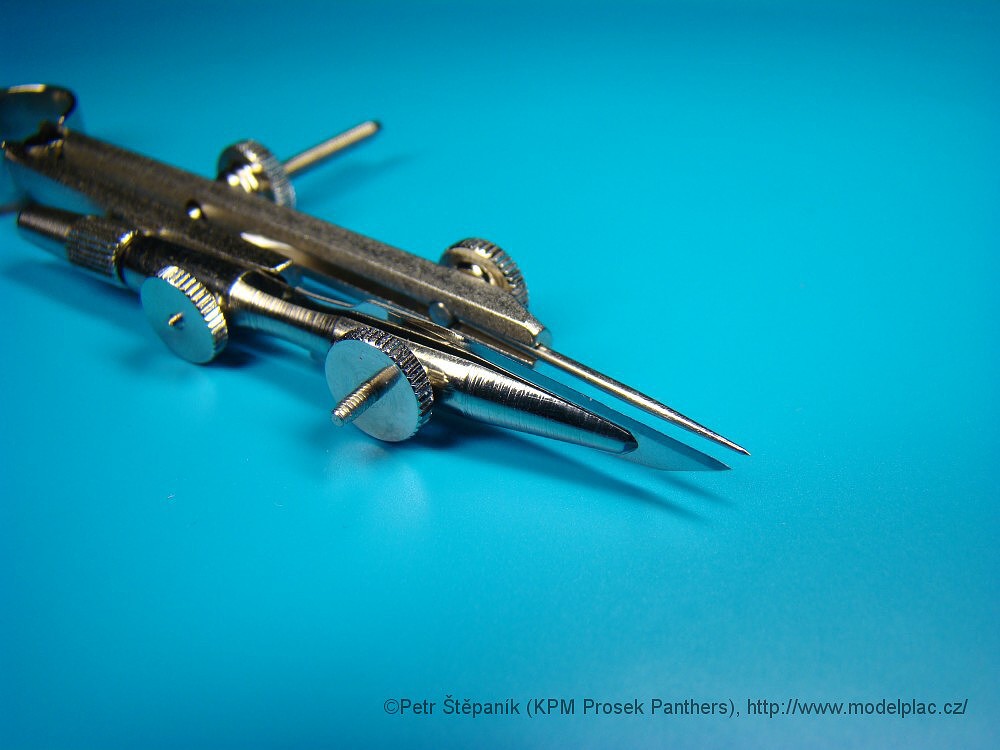

Upravené kružítko (nulátko)

Na využití nulátka jsem se inspiroval v jednom z témat na Modelforu. Základem je výrobek firmy Koh-i-nor pro kresbu tuší. Na samotném nulátku není potřeba provádět žádné úpravy. Při nákupu je jen nutné si pohlídat, že má daný výrobek možnost nastavení délky jehly.

Do prvního ramene je pak vložena chirurgická skalpelová čepelka č. 11, kterou je potřeba uprostřed upevňovacího otvoru zlomit.

Následně je potřeba upravit sklon ostří a doladit délku jehly na druhém rameni (doporučuji ponechat jehlu o něco delší než ostří, aby se dala dostatečně zapíchnout a ostří tak přesně dosedlo na řezaný materiál).

Práce při vyřezávání masky je pak jednoduchá, ale je potřeba postupovat pomalu a hlavně netlačit (při tlaku se ramena svírají k sobě a vzniká spirála).

Pro vyřezání masky se páska nalepí na destičku a lehkým tlakem se kolečko 2 - 3x objede. Že je maska vyříznutá je jednoduché poznat - čepelka hladce klouže po plastové destičce a není cítit prořezávání vláken pásky.

Výhody

  • přesné nastavení požadované velikosti
  • nízká cena (cca 100,- Kč nulátko a několik korun čepelka)
  • možnost výměny čepelky při ztupení
  • možnost vyříznout kolečka v podstatě od 0mm

Nevýhody

  • lze použít jen na hodně tenký materiál, nebo na vyřezávání masek, při větším zatlačení vzniká zmiňovaná spirála
  • nutnost nástroj pečlivě „vyladit“

Olfa Kružítko

Skvělá pomůcka od známé japonské firmy Olfa.

Výhody

  • přesné nastavení požadované velikosti
  • pevná konstrukce
  • výměnné čepelky v balení
  • cena (150-200,- Kč na E-shopech)

Nevýhody

  • nejmenší rozměr (bez úpravy nástroje) jen cca 10mm

Kulaté profily (Evergreen, Plastruct, Raboesch,…)

Poslední uvedený způsob vytvoření kolečka je vlastně opačný. Neurčujeme zde průměr kolečka (ten je daný průměrem profilu), ale jeho tloušťku. Např. kolečko (nebo spíše už váleček) o průměru 2 mm a tloušťce 2,5 mm by se vyrážečkou vytvářel už složitě, nebo by to nešlo vůbec. Profil tedy jednoduše uřízneme v požadované délce (tloušťce). Při tomto způsobu je ale potřeba řezat přesně kolmo, k čemuž jsou vhodná různá korýtka, nebo přípravek od firmy 3detail.

Petr Štěpaník, KPM Prosek Panthers
