FOCKE WULF FW 190 A-5, A-8 a D-9, 1/32
 HASEGAWA a REVELL

Dnes bych se rád zaměřil na nádherné modely Focke Wulfů ze stavebnic Hasegawa, respektive Revell. Sám vlastním dvě stavebnice Focke Wulfu Fw 190 D-9 Late od Revellu a Focke Wulf Fw 190 D-9 "Rudel", A-5 a A-8 od Hasegawy. V každé ze stavebnic jsou různé alternativní díly, které je možné vzájemně prokombinovat, aby se člověk jednoduše dostal k verzím úplně jiným. Takže to vezmeme pěkně postupně...

Stavebnice Focke Wulf Fw 190 D-9 Late - Revell 04725

Když Doru, tak tuhle od Revellu! Stavebnice obsahuje přebalenou novou Hasegawu za velmi příznivou cenu kolem 700,- Kč. Stavebnice obsahuje následující díly:

  • standardní SOP Fw 190 D-9
  • zvětšenou SOP ála Ta 152
  • plochou i vypouklou kabinku včetně příslušných vnitřních pancéřových opěrek hlavy pilota
  • spodní zbraňové kryty pro variantu křídla bez vnější výzbroje
  • obtisková varianta Fw 190 D-9, hnědá 4 od I./JG 26 z května 1945
  • obtisková varianta Fw 190 D-9 s ocasem z Ta 152, černá 6 od III./JG 2, květen 1945
  • obtisková varianta Fw 190 D-9, modrá 10 od 4./JG 26, operace Bodenplatte, pilot Ogfr. Karl-Heinz Braunert, 1.1.1945
  • obtisky neobsahují svastiky
  • obtisky obsahují kompletní popisky na jeden stroj

Stavebnice Focke Wulf Fw 190 D-9 "Rudell" - Hasegawa 08143, limitovaná edice

Stavebnice obsahuje následující díly:

  • standardní SOP Fw 190 D-9
  • pouze vypouklou kabinku včetně vnitřní pancéřové opěrky hlavy pilota
  • spodní zbraňové kryty pro variantu křídla bez vnější výzbroje
  • spodní zbraňové kryty pro montáž pumových závěsů ETC 50
  • pumy SC 50
  • zvětšené kryty kanónu MK 108 (30 mm) - tento díl je možné použít pouze v případě montáže 30 mm MK 108! Ve stavebnici chybí příslušné spodní kryty, užité při montáži zmíněných kanónů. Pokud nebyl letoun vybaven kanóny MK 108, obdélníkový kryt na vrchu křídla postrádal smysl. Ve většině stavebnic je toto interpretováno chybně, takže pozor, abyste nepostavili sci-fi! Vždy je nutné se držet fotografií, nespoléhat na na návod!
  • obtisková varianta Fw 190 D-9, černý <-+- od Stab./SG 2, pilot Oberst. Hans-Ulrich Rudel, Grossenheim v Německu, duben 1945
  • obtisková varianta Fw 190 D-9 od neznámé jednotky vybavený pumovými závěsníky
  • obtisky obsahují kompletní popisky na jeden stroj
  • obtisky obsahují svastiky

Stavebnice Focke Wulf Fw 190 A-5 - Hasegawa ST23

Stavebnice obsahuje následující díly:

  • pouze plochou kabinku včetně vnitřní pancéřové opěrky hlavy pilota
  • spodní zbraňové kryty pro vnější výzbroj kanóny 20 mm MG-FF
  • kryty podvozku bez spodních patek a střední trojúhelníkové kryty, které zajistily plné zavření podvozku. Kryty nosily letoun Fw 190 A-1 - A-5 s tím, že některé letouny od verzí A-4 již tyto podvozkové kryty nenosily.
  • přední kapotu motorového krytu s výstřelnými kanálky kulometů MG 17 (7,62 mm)
  • úzký kryt před štítkem kabiny kryjící kulomety MG 17
  • obtisková varianta Fw 190 A-5 od Stab./Jagd-Ergänzugsgruppe - Ost, pilot Maj. Hermann Graf, Francie 1943
  • obtisková varianta Fw 190 A-5, černý <-+- od Stab./JG2, pilot Maj. Walter Oesau, květen 1943, Francie
  • obtisky obsahují kompletní popisky na jeden stroj
  • obtisky obsahují svastiky

Stavebnice Focke Wulf Fw 190 A-8 - Hasegawa ST21

Stavebnice obsahuje následující díly:

  • pouze plochou kabinku včetně vnitřní pancéřové opěrky hlavy pilota
  • spodní zbraňové kryty pro vnější výzbroj s kanóny MG 151/20
  • spodní zbraňové kryty pro vnější výzbroj s kanóny MK 108
  • zvětšené kryty kanónu MK 108 (30 mm)
  • přední kapotu motorového krytu s výstřelnými kanálky kulometů MG 131 (13 mm)
  • široký kryt před štítkem kabiny kryjící kulomety MG 131
  • obtisková varianta Fw 190 A-8, červená 1 (Hascherl 1) od 2./JG 54, pilot Lt. Hans Dortenmann, Francie 1944
  • obtisková varianta Fw 190 A-8, bílá 10 od 9./JG 5 Eismeer, Fw. Rudolf "Rudi" Artner, Norsko, únor 1945
  • obtisky obsahují kompletní popisky na jeden stroj
  • obtisky obsahují svastiky

Tak a teď co s tím vším a hlavně co se zbývajícími díly? Tak, vezměme si například Fw 190 A-8. Mezi díly, které se nemají použít se nacházejí díly pro použití vnějších kanónů MK 108 (30 mm). Při použití těchto kanónů je potřeba použít obdélníkové kryty na vrchní plochu křídla. Tento obdélníkový kryt byl nutný, aby se do křídla vešel rozměrný kanón MK 108. Standardní výzbroj Fw 190 A-8 (kanóny MG 151/20 ve vnějších částech křídla) nebyly tak rozměrné jako MK 108, proto je použití zvětšených krytů na vrchní straně křídla nesmyslem. Tuto zásadní věc neřeší skoro žádný výrobce Focke Wulfů. Většinou je tento obdélníkový kryt do návodu nacpaný bez ohledu jakou výzbroj Focke Wulf 190 nesl. Pokud tedy použijeme výzbroj 2x MG 151/20, 2x MK 108 a 2x MG 131, je možné z Fw 190 A-8 postavit bitevní variantu Fw 190 A-8/R2, popřípadě R8. Pokud se ale rozhodneme pro bitevní variantu Fw 190, je nutné ještě použít přídavné pancéřové pláty na bok trupu a variantně ještě pancéřová skla na boky kabinky. Je velká škoda, že Hasegawa dává do jednotlivých stavebnic buď plochou a nebo vypouklou kabinku. Je poměrně velké množství fotografií Fw 190 A-8 právě s vypouklou kabinkou. Můžeme si pomoci tím, že si pořídíme Doru od Revellu, kde jsou 2 varianty kabinek a proházet je mezi sebou.
Na základě závěsníků ETC 50 a krytů z limitované edice Hasegawí Dory je možné zase postavit bitevní variantu Fw 190 F. Je teda ještě jednoduší možnost sehnat si přímo eFko od Hasegawy. Pokud ale máte tolik stavebnic Fokoušů jako já, dá se jen zažonglovat se zbývajícími díly.
Variantu Fw 190 A-6 je velice jednoduché složit z modelu Fw 190 A-5 s vnějšími zbraněmi
kanóny MG 151/20 z Fw 190 A-8. Fw 190 A-6 nesl výzbroj 4x MG 151/20 a 2x MG 17. Pokud se vám líbí poněkud robustnější Fw 190 A-7, stačí pořídit Fw 190 A-8 a přemístit pitotku těsně vedle vnějšího MG 151/20 a zatmelit veškeré příslušenství systému MW 50.
Velice exotickou záležitost je pak možné sestavit z modelu Fw 190 A-8 s VOP z Ta 152. Vznikne tak Fw 190 A-9. Malé množství A-9 neslo velkou VOP. Zde je ovšem ještě nutné se zaměřit na zvětšení olejové nádrže v prstenci a na širší vrtulové listy. Ty je možné sehnat od amerického producenta Eagle Parts. Fotografii této extrémně zajímavé mašiny je možné nalézt v polské publikaci Kagero.

Téma Fw 190 je velmi variabilní a myslím, že každý člověk, který propadne jemu kouzlu jako já se časem nechá takhle zlákat. Tyto krásné modely přímo vybízejí se pustit do konvertování a rozšiřování jejich rodiny. Navíc měřítko 1/32 přímo vybízí k různému experimentování s povrchovou úpravou jako je například přenýtování celého povrchu a následných patinovacích postupů stříkací pistolí, oleji a podobně. Je možné říci že z prodávaných verzí Fw 190 lze různou kombinací zbývajících dílů postavit varianty od Fw 190 A-5 do Fw 190 A-9, popřípadě F-8/9.

Kde najít nýtovací výkresy na Fw 190 family? Pokud chceme stavět varianty s řadovým motorem, tak verze Fw 190 A-6 až Fw 190 A-8 jsou velice pěkně zpracovány v publikaci Trojca. Jestliže si chcete onýtovat Doru, tak publikace Kagero na Doru (část 4) obsahuje 1/48 výkres na Fw 190 D-9/13. Jiné výkresy na Dory/Ta 152 je možné objevit v japonské publikaci Aerodetail.

recenze Fw 190 D-9 Late - Revell 04725
recenze Fw 190 A-8 - Hasegawa ST21



Focke Wulf Fw 190 A-5 Focke Wulf Fw 190 A-8 Focke Wulf Fw 190 D-9 Focke Wulf Fw 190 D-9 Late
standardní SOP D-9 SOP z Ta 152 spodní kryty MK 108 vrchní kryty pro instalaci MK 108

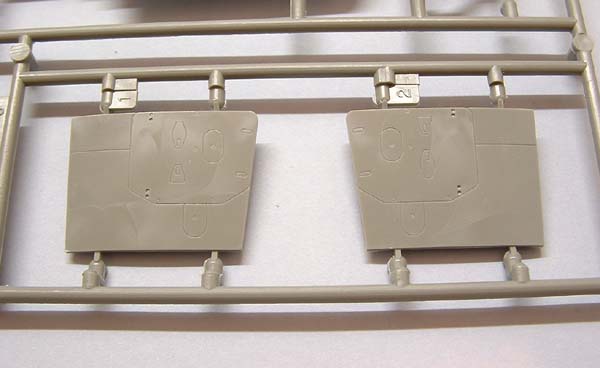

spodní kryty MG-FF spodní kryty pro křídlo bez výzbroje - Fw 190 D-9 spodní kryty pro montáž závěsníků ETC 50 spodní kryty MG 151/20

kryt kulometů MG 131 (13 mm) kryt kulometů MG 17 (7,92 mm) závěsníky ETC 50
